import numpy as np
import pandas as pd
import plotly.express as px
nc = 5 # number of clusters
np.random.seed(1) # make the results replicable
## create cluster centers
x1c = np.random.normal(scale=5, size=nc)
x2c = np.random.normal(scale=5, size=nc)Clustern
Joern Ploennigs · AI4SC
cf. Jackson Pollock “Dripp Painting”
Clustering | Motivation und Verfahrensklassen
Die wichtigste Aufgabe des Unsupervised Learning ist das Clustern. Clustern ist eine Technik des maschinellen Lernens, mit der Datenpunkte in Gruppen (Cluster) mit ähnlichen Eigenschaften zusammengefasst werden. Typische Anwendungen für Clustering sind zum Beispiel die Kundensegmentierung, die Betrugserkennung und die Bildverarbeitung.
Es gibt unterschiedliche Typen von Clustering-Verfahren, die je nach Zielsetzung und Eigenschaften der Daten geeignet sind. Einige davon werden wir im Folgenden näher betrachten:
- Partitionierende Verfahren teilen die Daten in eine feste Anzahl von Clustern und versuchen, die Varianz innerhalb der Cluster zu minimieren.
- Hierarchische Verfahren bauen eine Clusterhierarchie auf und sind flexibler, benötigen jedoch mehr Berechnungsressourcen.
- Dichtebasierte Verfahren identifizieren Cluster basierend auf der Dichte der Datenpunkte und sind besonders gut für Daten mit Rauschen und Clustern unregelmäßiger Form geeignet.
- Gitterbasierte Verfahren teilen den Datenraum in eine endliche Anzahl von Zellen (Gitter) und führen das Clustering auf diesen Zellen durch.
- Graphbasierte Verfahren nutzen Graphstrukturen, um die Ähnlichkeiten zwischen den Datenpunkten darzustellen und das Clustering durchzuführen.
Partitionierende Clustering: \(k\)-Means
Methode
\(k\)-Means ist ein weit verbreiteter Algorithmus, um Datenpunkte in eine vordefinierte Anzahl \(k\) von Clustern aufzuteilen. Der Algorithmus ist sehr beliebt, weil er einfach zu verstehen ist und auch bei großen Datensätzen sehr schnell rechnet.
Der Algorithmus versucht, die Summe der quadratischen Abstände zwischen den Datenpunkten und ihren jeweiligen Clusterzentren zu minimieren:
\[ J = \sum_{j=1}^{k} \sum_{x_i \in C_j} \| x_i - \mu_j \|^2 \]
k-Means | Algorithmische Schritte
Dabei geht der Algorithmus wie folgt vor:
Initialisierung: Wähle \(k\) Initialwerte für die Clusterzentren.
Zuordnung: Weise jeden Datenpunkt \(x_i\) dem nächstgelegenen Clusterzentrum \(\mu_j\) zu:
\[ C_j = \{ x_i : \| x_i - \mu_j \|^2 \leq \| x_i - \mu_z \|^2 \quad \forall z, 1 \leq z \leq k \} \]
Aktualisierung: Berechne die neuen Clusterzentren als Mittelwert der zugewiesenen Punkte:
\[ \mu_j = \frac{1}{|C_j|} \sum_{x_i \in C_j} x_i \]
Wiederholung: Wiederhole die Schritte 2 und 3, bis die Clusterzentren konvergieren (d.h., sie ändern sich nicht mehr signifikant).
k-Means | Stärken und Grenzen
\(k\)-Means eignet sich am besten für Cluster mit sphärischer Form. In anderen Fällen kann die Qualität der Cluster suboptimal sein. Da die zufälligen Startwerte der Clusterzentren das Ergebnis beeinflussen können, lohnt es sich, \(k\)-Means mehrfach auszuführen oder direkt robuste Initialisierungen wie \(k\)-means++ zu verwenden.
Einfaches Beispiel
Clustering wird am besten in einem 2-D-Rahmen verstanden, in dem wir die Daten und Cluster leicht visualisieren können. Das haben wir schon bei der Klassifikation mit dem Yin-Yang Datensatz gemacht. Der eignet sich für das Clustering nicht, da beide Klassen nicht klar getrennt sind und somit durch Clustering nicht zu identifizieren wären.
Deshalb erzeugen wir uns zuerst ein einfaches Beispiel mit 5 Clustern. Als ersten Schritt erstellen wir zufällig die entsprechenden Clusterzentren \(x_{1c}\) und \(x_{2c}\) aus einer Normalverteilung mit einer Standardabweichung (scale) von 5.
Als nächstes erstellen wir 100 Datenpunkte. Wir weisen jedem Datenpunkt einem Cluster zu und platzieren ihn dann in einer zufälligen Position in der Nähe des entsprechenden Clusterzentrums. Die Cluster könnten sinnvolle IDs haben, aber hier weisen wir ihnen einfach ein numerisches Label \(0, 1, \dots, 4\) zu.
k-Means-Beispiel | Synthetische Cluster visualisieren
Es gibt fünf verschiedene Cluster, die hier je nach entsprechender Cluster-ID unterschiedlich eingefärbt sind. Der vertikale und horizontale Maßstab sind gleich, damit das menschliche Auge die Entfernung richtig einschätzen kann, die wir unten verwenden.
k-Means in sklearn | Modell fitten
Der Einsatz unüberwachter Methoden in sklearn ist in vielerlei Hinsicht ähnlich wie die Verwendung überwachter Methoden, mit der Ausnahme, dass das Anpassen des Modells ohne das Ziel y erfolgt. Wir importieren KMeans aus sklearn.cluster wie gewohnt. Danach richten wir das Modell ein, indem wir einfach KMeans() aufrufen. Das wichtigste Argument ist die Anzahl der Cluster \(k\). Es gibt auch weitere Optionen für die Iterationen (max_iter) oder den genauen Algorithmus (algorithm). Als Nächstes erstellen wir die Designmatrix \(\bar{X}\), die wir unten für die Anpassung benötigen. Danach passen wir das Modell mit fit an. Beachten Sie, dass wir für das unüberwachte Modell nur die Designmatrix X und keine Zielvariable y angeben, da es sich um ein unüberwachtes Modell handelt:
KMeans(n_clusters=5)In a Jupyter environment, please rerun this cell to show the HTML representation or trust the notebook.
On GitHub, the HTML representation is unable to render, please try loading this page with nbviewer.org.
Parameters
k-Means in sklearn | Clusterlabels vorhersagen
Dies erstellt das angepasste Modell, das wir in den nächsten Schritten zur Vorhersage von Cluster-Labels mit predict() verwenden können.
k-Means in sklearn | Zentren interpretieren
Die Methode predict berechnet das vorhergesagte Cluster-Label für jede Beobachtung (in X), wobei der mögliche Label-Bereich von \(0\) bis \(k-1\) reicht. Die identifizierte Cluster-Zentren können mit dem Attribut cluster_centers_ abgefragt werden:
centers:
[[ -5.41322852 1.54188806]
[ 8.0292849 -11.62947644]
[ 4.20444648 -1.50785831]
[ -2.64264202 -3.99768911]
[ -3.11293253 8.42900307]]Dies gibt \(k\) (hier 5) Vektoren zurück (als Zeilen der Matrix). Jeder Vektor entspricht den Schwerpunkten (Centroid) der entsprechenden Cluster, in der gleichen Reihenfolge wie die Labels. Die erste Zeile der Matrix ist also der Schwerpunkt für Cluster “0”. Da die Daten hier 2-dimensional sind, enthalten die Schwerpunkte zwei Komponenten.
k-Means in sklearn | Ergebnis visualisieren
Es ist ziemlich einfach, die Ergebnisse von \(k\)-means zu visualisieren:
Wahl der Anzahl der Cluster \(k\)
Die Herausforderung beim \(k\)-Means-Clustering ist es, den Parameter \(k\) gut zu wählen. Hierbei möchte man zum einen sicherstellen, dass die Cluster gut separiert sind, aber auch nicht so groß, dass zu viele kaum separierte Untercluster entstehen. Vergleichen wir dazu einmal die Ergebnisse für 3 und 10 Cluster. Achten Sie dabei darauf, dass bei \(k=3\) mehrere natürliche Gruppen zusammengelegt werden, während bei \(k=10\) einzelne Gruppen künstlich aufgespalten werden.
m = KMeans(n_clusters=3).fit(X)
hatc2 = m.cluster_centers_
df['pred3'] = m.predict(X)
fig = px.scatter(df, x="x1", y="x2", color="pred3", opacity=0.5, width=600, height=600)
fig.add_scatter(x=hatc2[:,0], y=hatc2[:,1], mode="markers", marker = dict(symbol = 'circle-open-dot', size=20), name="center")
fig.update_coloraxes(showscale=False)
fig.show()m = KMeans(n_clusters=10).fit(X)
hatc2 = m.cluster_centers_
df['pred10'] = m.predict(X)
fig = px.scatter(df, x="x1", y="x2", color="pred10", opacity=0.5, width=600, height=600)
fig.add_scatter(x=hatc2[:,0], y=hatc2[:,1], mode="markers", marker = dict(symbol = 'circle-open-dot', size=20), name="center")
fig.update_coloraxes(showscale=False)
fig.show()Wahl von k | Ellbogenmethode
Um ein geeignetes \(k\) zu identifizieren, kann man sogenannte Ellbogen-Diagramme erzeugen, indem man mehrere Cluster mit unterschiedlichen \(k\)-Werten trainiert und jeweils den quadratischen Fehler (inertia_) speichert. Wenn man diese Fehler als Liniendiagramm darstellt, ergibt sich eine abfallende Funktion, die einem Ellbogen ähnlich ist. Gute \(k\)-Werte liegen dort, wo die Kurve deutlich abflacht. In diesem Beispiel ist das nicht überraschend bei 5 der Fall.
Das Attribut inertia_ des angepassten Modells enthält den entsprechenden Verlustfunktionswert. Hier passen wir \(k\)-Means-Modelle für \(k = 2, 3, \dots, 9\) an, speichern den jeweiligen Verlust und plotten ihn.
Achten Sie auf den Punkt, an dem die Steigung der Kurve stark abnimmt: Dieser “Ellbogen” zeigt, dass weitere Erhöhungen von \(k\) nur noch einen geringen Zusatznutzen bringen. In diesem Beispiel liegt dieser Bereich ungefähr bei \(k=5\), was auch zu den oben visualisierten Gruppen passt.
Beispiel Baustellen
Prüfen wir den Ansatz auf einem echten Datensatz, der Liste an Baustellen in Rostock. Wir wollen die Baustellen nach ihrem Ort clustern, also nach der Latitude und Longitude.
| latitude | longitude | uuid | kreis_name | kreis_schluessel | gemeindeverband_name | gemeindeverband_schluessel | gemeinde_name | gemeinde_schluessel | strasse_name | strasse_schluessel | sparte | von | nach | baubeginn | bauende | verkehrsbeeintraechtigungen | baumassnahme | dauer | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0 | 54.089282 | 12.111994 | 063a229c-db25-45af-9fba-8d963b287910 | Rostock | 13003.0 | Rostock, Hanse- und Universitätsstadt | 130030000.0 | Rostock, Hanse- und Universitätsstadt | 1.300300e+11 | Budapester Str. | 01640 | Fernwärmeleitung | 21 | NaN | 2024-03-04 07:00:00+01:00 | 2024-04-12 17:00:00+02:00 | Sicherungsmaßnahmen entlang der Straße, Verkeh... | FW-Leitung i.a. der Hanseatic | 39.375000 |
| 1 | 54.068210 | 12.078264 | 07165e95-4e5f-429c-88b6-125d261cbcda | Rostock | 13003.0 | Rostock, Hanse- und Universitätsstadt | 130030000.0 | Rostock, Hanse- und Universitätsstadt | 1.300300e+11 | Satower Str. | 08180 | Grünpflege | 56 | 65 | 2024-03-07 07:00:00+01:00 | 2024-03-31 15:00:00+02:00 | halbseitige Sperrung, Sicherungsmaßnahmen entl... | Baumpflanzung | 24.291667 |
| 2 | 54.174303 | 12.081928 | 077f9448-c35e-4074-8491-7d142045a8db | Rostock | 13003.0 | Rostock, Hanse- und Universitätsstadt | 130030000.0 | Rostock, Hanse- und Universitätsstadt | 1.300300e+11 | Am Markt | 00460 | Wasserleitung | 6 | NaN | 2024-03-06 07:00:00+01:00 | 2024-03-28 18:00:00+01:00 | Sicherungsmaßnahmen entlang der Straße, Sicher... | Einbau Trinkwasserschieber | 22.458333 |
Baustellenbeispiel | Ellbogenplot auf Geodaten
Bilden wir als Erstes die Designmatrix und visualisieren das Ellbogendiagramm, um eine geeignete Anzahl an Clustern zu identifizieren. Dabei ist zu beachten, dass Breiten- und Längengrade keine euklidischen Meterkoordinaten sind. Für eine präzise räumliche Analyse sollte man die Daten daher vorher projizieren oder einen geographischen Distanzbegriff verwenden.
Das ist ein typisches Ellbogendiagramm, bei dem das beste \(k\) nicht klar erkennbar ist. Allerdings ist der Abfall für Werte unter 10 noch deutlich, während die Kurve ab etwa 15 merklich abflacht. Daher kann man \(k=15\) hier als pragmatische Grenze wählen.
Baustellenbeispiel | Vergleich von k=7 und k=15
kmeans7 = KMeans(n_clusters=7)
baust['pred_km7']=kmeans7.fit_predict(Xb)
cc_km7 = kmeans7.cluster_centers_ # centroids for each cluster
fig = px.scatter_map(baust, lat="latitude", lon="longitude", color="pred_km7", hover_name="sparte", zoom=9, width=600, height=600)
fig.add_scattermapbox(lat=cc_km7[:,0], lon=cc_km7[:,1], mode="markers", name="center")
fig.update_coloraxes(showscale=False).show()kmeans15 = KMeans(n_clusters=15)
baust['pred_km15']=kmeans15.fit_predict(Xb)
cc_km15 = kmeans15.cluster_centers_ # centroids for each cluster
fig = px.scatter_map(baust, lat="latitude", lon="longitude", color="pred_km15", hover_name="sparte", zoom=9, width=600, height=600)
fig.add_scattermapbox(lat=cc_km15[:,0], lon=cc_km15[:,1], mode="markers", name="center")
fig.update_coloraxes(showscale=False).show()Hierarchisches Clustering
Agglomeratives Hierarchisches Clustern
Agglomeratives Hierarchisches Clustering beginnt mit jedem Datenpunkt als eigenständigem Cluster und fusioniert iterativ die nächsten Paare von Clustern, bis nur noch ein Cluster übrigbleibt. Dabei sind die Schritte des agglomerativen Clusterings:
Initialisierung: Initialisiere \(n\) Cluster, wobei jeder Cluster einen Datenpunkt enthält.
Entfernungsmessung: Berechne die Distanz zwischen allen Paaren von Clustern unter Nutzung einer der untenstehenden Abstandsmaße.
Fusionierung: Identifiziere die zwei nächsten Cluster unter Nutzung einer der untenstehenden Fusionierungsstrategien. Fasse diese beiden Cluster zu einem neuen Cluster zusammen. Aktualisiere die Distanzen zwischen den Clustern.
Wiederholung: Wiederhole Schritt 2 und 3, bis nur noch die gewünschte Anzahl von Clustern übrig ist.
Agglomeratives Clustering | Abstandsmaße I
Hierbei werden unterschiedliche Abstandsmaße verwendet:
- Jaccard: Die Jaccard-Distanz wird hauptsächlich für binäre oder kategorische Daten (Text) verwendet. Sie misst die Unähnlichkeit zwischen endlichen Mengen und ist besonders nützlich, wenn es um die Anwesenheit oder Abwesenheit von Merkmalen geht.
\[ L_J = 1 - \frac{|A \cap B|}{|A \cup B|} \]
- Euklidisch: Die Euklidische Distanz ist das am häufigsten verwendete Maß für den Abstand zwischen zwei Punkten in einem \(n\)-dimensionalen Raum. Sie ist besonders nützlich, wenn die Datenpunkte metrisch sind.
\[ L_E = \sqrt{\sum_{k=1}^p (x_{ik}-x_{jk})^2} \]
Agglomeratives Clustering | Abstandsmaße II
- Pearson: Die Pearson-Korrelation misst die lineare Korrelation zwischen zwei Variablen und liegt zwischen -1 und 1. Als daraus abgeleitete Distanz kann man zum Beispiel \(1-r\) verwenden, wobei \(r\) die Pearson-Korrelation ist.
\[ L_P = 1 - r(x_i, x_j) \]
- Manhattan: Die Manhattan-Distanz, auch City Block Distanz genannt, summiert die absoluten Unterschiede der Koordinaten zweier Punkte. Sie ist besonders nützlich, wenn die Daten eine natürliche Gitterstruktur haben.
\[ L_M=\sum_{k=1}^p |x_{ik}-x_{jk}| \]
Agglomeratives Clustering | Linkage-Kriterien I
und unterschiedliche Fusionierungsstrategien benutzt:
- Single Linkage misst die minimale Distanz zwischen Punkten in zwei Clustern. Es neigt dazu, längliche und kettenartige Cluster zu erstellen.
\[ D_\text{sl}(A,B):=\min_{a\in A, b\in B}\{d(a,b)\} \]
- Complete Linkage misst die maximale Distanz zwischen Punkten in zwei Clustern. Es erzeugt kompakte und sphärische Cluster.
\[ D_\text{cl}(A,B):=\max_{a\in A, b\in B}\{d(a,b)\} \]
- Average Linkage misst die durchschnittliche Distanz zwischen Punkten in zwei Clustern. Es balanciert zwischen den Extremen von Single und Complete Linkage und ist nützlich, wenn Cluster ähnliche Varianz haben.
\[ D_\text{al}(A,B):=\tfrac{1}{|A||B|}\sum_{a\in A, b\in B} d(a,b) \]
Agglomeratives Clustering | Linkage-Kriterien II
- Centroid-Linkage misst die Distanz zwischen den Schwerpunkten (Centroide) der Cluster. Es ist nützlich, wenn der Schwerpunkt eines Clusters von Interesse ist. Es kann aber auch zu Problemen führen, wenn Schwerpunkte sich in leere Räume bewegen (Inversionsproblem).
\[ D_\text{cd}(A,B):=d(\bar a, \bar b) \]
- Ward’s Method minimiert die Varianz innerhalb der Cluster. Es ist eine der besten Methoden und fördert die Bildung von kompakten, kugelförmigen Clustern.
\[ D_\text{wd}(A,B):=\frac{d(\bar a, \bar b)^2}{1/|A|+1/|B|} \]
Agglomeratives Clustering | Umsetzung in sklearn
Die Verwendung der Modelle ist wie gehabt.
Es gibt jedoch einen deutlichen Unterschied: Das Modell AgglomerativeClustering hat keine Methode .predict. Man sollte stattdessen .fit_predict verwenden, da dies sowohl das Anpassen als auch das Vorhersagen in einem Schritt durchführt.

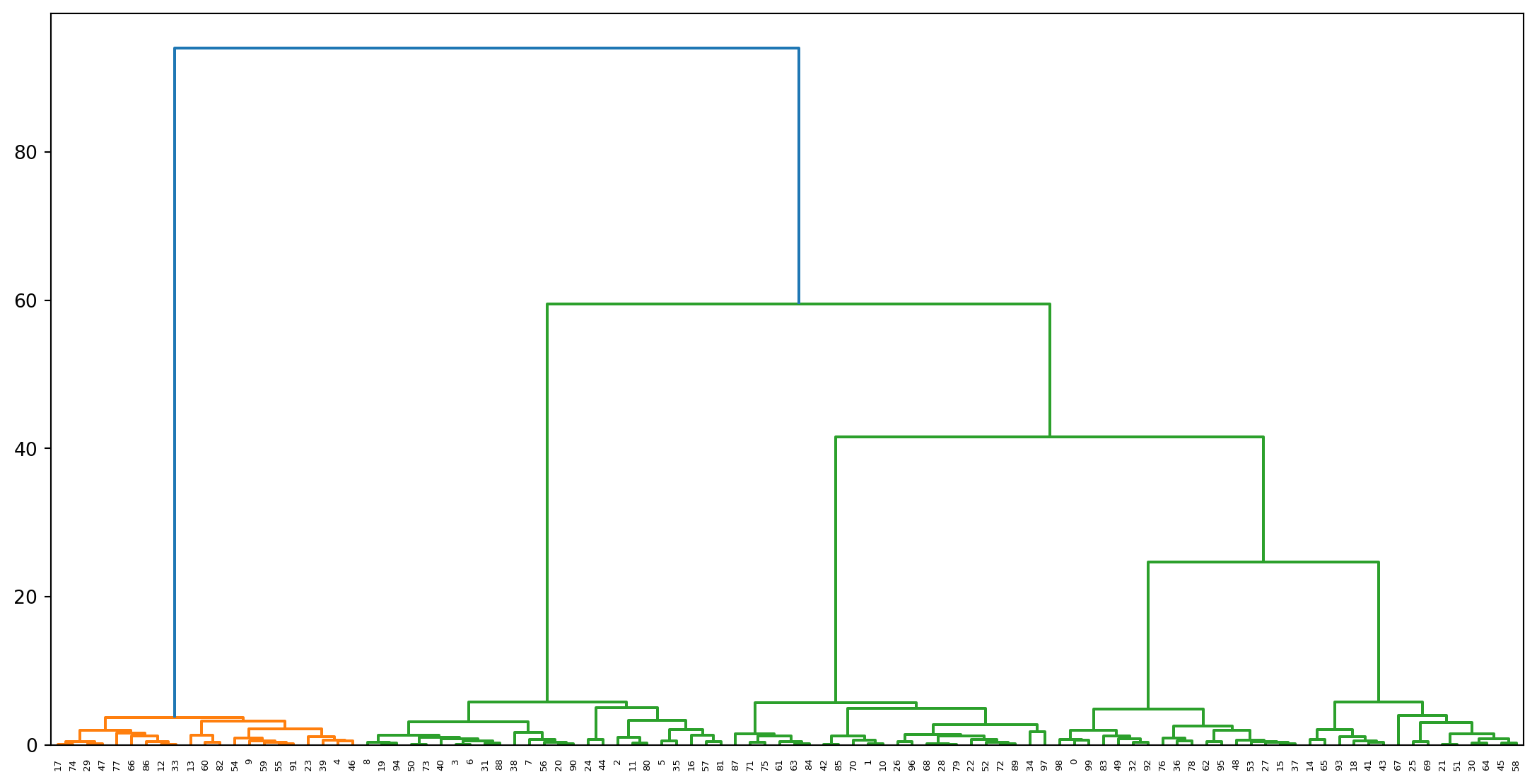

Agglomeratives Clustering | Dendrogramm lesen
Allerdings ermöglicht hierarchisches Clustering die Anzeige von Dendrogrammen. Dies ist eine Baumdarstellung des hierarchischen Clusterings. Wichtig ist dabei, dass die Höhe der Äste zwischen Knoten die Distanz beider Cluster anzeigt. Je länger der Ast, desto größer ist die Distanz zwischen den vereinigten Clustern. Dadurch lässt sich auch gut eine passende Anzahl \(n\) an Clustern abschätzen.
Agglomeratives Clustering | Baustellen auf der Karte
Versuchen wir den Clusteringansatz auf dem Baustellendatensatz:

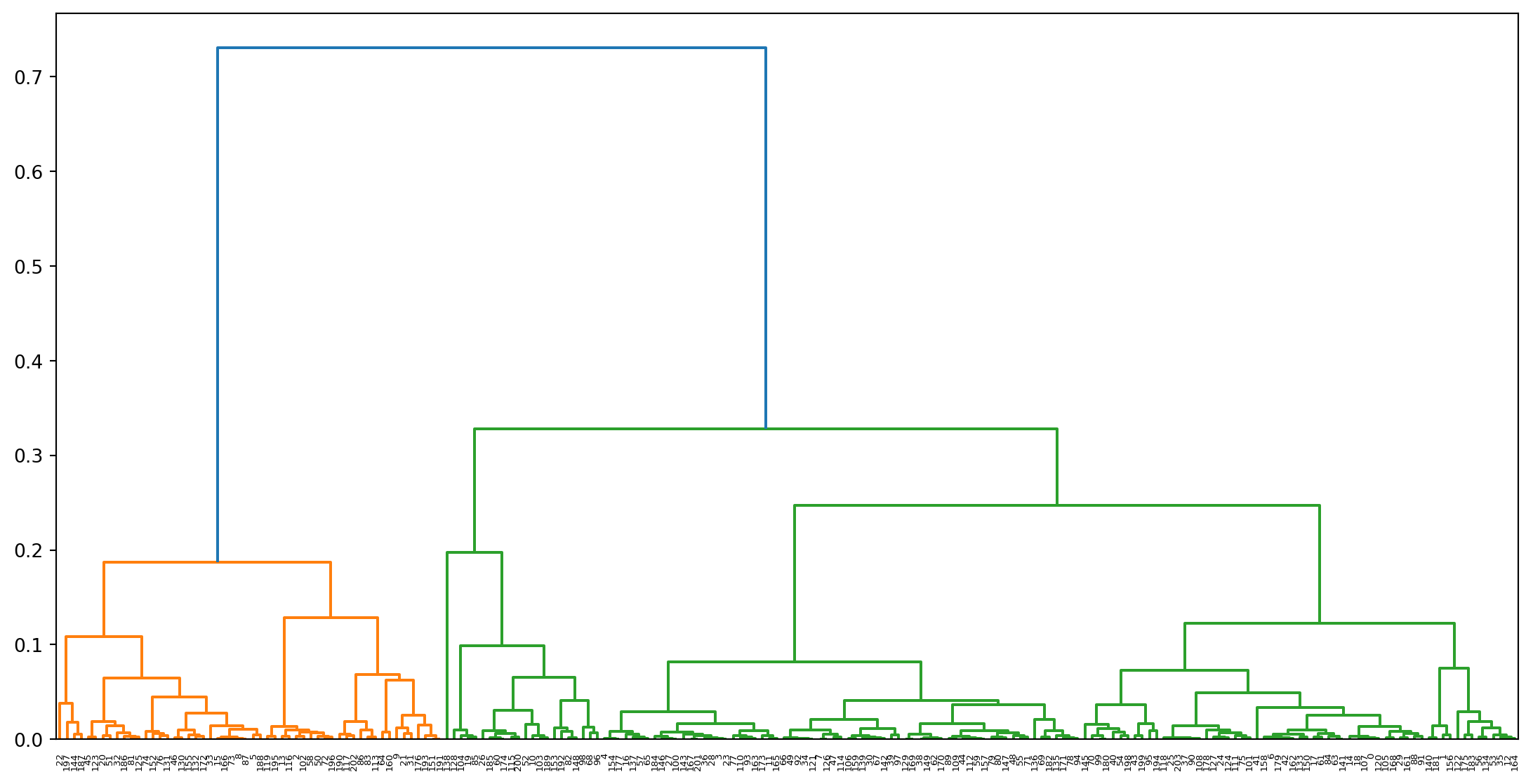

Agglomeratives Clustering | Baustellen-Dendrogramm
Divisives Clustering
Der Algorithmus für divisives Clustering kann wie folgt beschrieben werden:
Initialisierung: Initialisiere einen einzelnen Cluster, der alle Datenpunkte enthält.
Evaluierung: Bewerte, ob der aktuelle Cluster weiter aufgeteilt werden soll. Dies kann z. B. durch ein statistisches Kriterium erfolgen, z. B. anhand der Intra-Cluster-Varianz.
Aufspaltung: Wenn eine Aufspaltung erforderlich ist, teile den Cluster in zwei neue Cluster. Die Aufteilung kann z. B. durch eine K-Means-Initialisierung erfolgen.
Wiederholung: Wiederhole Schritt 2 und 3, bis die gewünschte Anzahl von Clustern erreicht ist.
Das Problem des Ansatzes ist, dass divisive Verfahren eine Heuristik brauchen, mit der die Datensätze gespalten werden. Dabei werden häufig ähnliche Kriterien wie beim agglomerativen Clustering genutzt. Da der top-down-Ansatz meist aufwendiger ist und in vielen Fällen keine klaren Vorteile bietet, findet er in der Praxis weniger Anwendung und ist in sklearn auch nicht direkt implementiert.
Dichtebasiertes Clustering
DBSCAN - Density-Based Spatial Clustering of Applications with Noise
DBSCAN ist ein Algorithmus für das dichtebasierte räumliche Clustering, der Datenpunkte in Cluster gruppiert, basierend auf ihrer Dichte im Raum. Im Gegensatz zu anderen Clustering-Algorithmen, bei denen die Anzahl der Cluster im Voraus festgelegt werden muss, kann DBSCAN automatisch die Anzahl und Form der Cluster in den Daten erkennen.
DBSCAN basiert auf der Einteilung des Datensatzes in Kernpunkte, Randpunkte und Rauschen. Kernpunkte bilden die zentralen Punkte der Cluster. Es sind Datenpunkte \(x_i\) mit einer hohen Dichte und mit mindestens \(\text{MinPts}\) Nachbarn in einem Radius \(\epsilon\). Punkte in der Nachbarschaft eines Kernpunktes können entweder selbst wieder Kernpunkte oder Randpunkte sein. Randpunkte gehören zu einem Cluster, erfüllen aber selbst das Kernpunkt-Kriterium nicht. Alle anderen Datenpunkte haben eine geringe Dichte und werden als Rauschen bezeichnet.
DBSCAN | Kernpunkte, Randpunkte, Rauschen
Der Algorithmus durchläuft die Datenpunkte und identifiziert die Kernpunkte und Randpunkte wie folgt:
Initialisierung: Markiere alle Datenpunkte als nicht klassifiziert.
Distanzberechnung: Berechne die Distanz zwischen allen Punkten (z.B. Euklidisch).
Für jeden unbesuchten Punkt \(x_i\):
Markiere \(x_i\) als besucht.
Bestimme alle Nachbarn im Radius \(\epsilon\) via \(N_\epsilon(x_i) =\{x_j \in X \mid d(x_i,x_j) \leq \epsilon\}\).
Wenn \(|N_\epsilon(x_i)| < \text{MinPts}\): Markiere \(x_i\) als Rauschen.
Sonst: Erstelle einen neuen Cluster \(C_{x_i}\) und füge \(x_i\) als Kernpunkt hinzu. Erweitere den Cluster um alle Nachbarn \(x_j\) in \(N_\epsilon(x_i)\). Punkte, die selbst das Kernpunkt-Kriterium nicht erfüllen, werden dabei als Randpunkte behandelt.
DBSCAN | Anwendung auf den Testdatensatz
Die Anwendung von DBSCAN auf unseren Testdatensatz läuft analog zu den bisherigen Beispielen. Hier kann man die Cluster-Labels über das Attribut labels_ auslesen.
DBSCAN | Ausreißer im Baustellendatensatz
Der Ansatz erkennt alle fünf Cluster gut, was nicht überrascht, da es klare Dichteunterschiede gibt. Beim Baustellendatensatz sehen wir allerdings Unterschiede. Wo die anderen Clusteransätze die Baustelle in Graal-Müritz als Ausreißer in einem separaten Cluster gepackt haben, landet diese bei DBSCAN im Label -1. Dieses Label steht für Rauschen bzw. Ausreißer und zählt nicht als eigener Cluster. Der Ansatz ist somit weniger anfällig für solche Ausreißer.
OPTICS - Ordering Points To Identify the Clustering Structure
Obwohl man bei DBSCAN keine Clusteranzahl angeben muss, ist die Wahl von \(\epsilon\) und \(\text{minPts}\) entscheidend für die Qualität der Cluster und häufig schwierig, da sie unintuitiver sind als die Clusteranzahl \(k\). Dies versucht der OPTICS Algorithmus zu verbessern, in dem verschieden dichte Cluster erkannt werden indem eine hierarchische Darstellung (Erreichbarkeitsdiagramm/Reachability Plot) der Clusterstruktur erzeugt wird. Dadurch können Cluster auf verschiedenen Granularitätsebenen extrahiert werden.

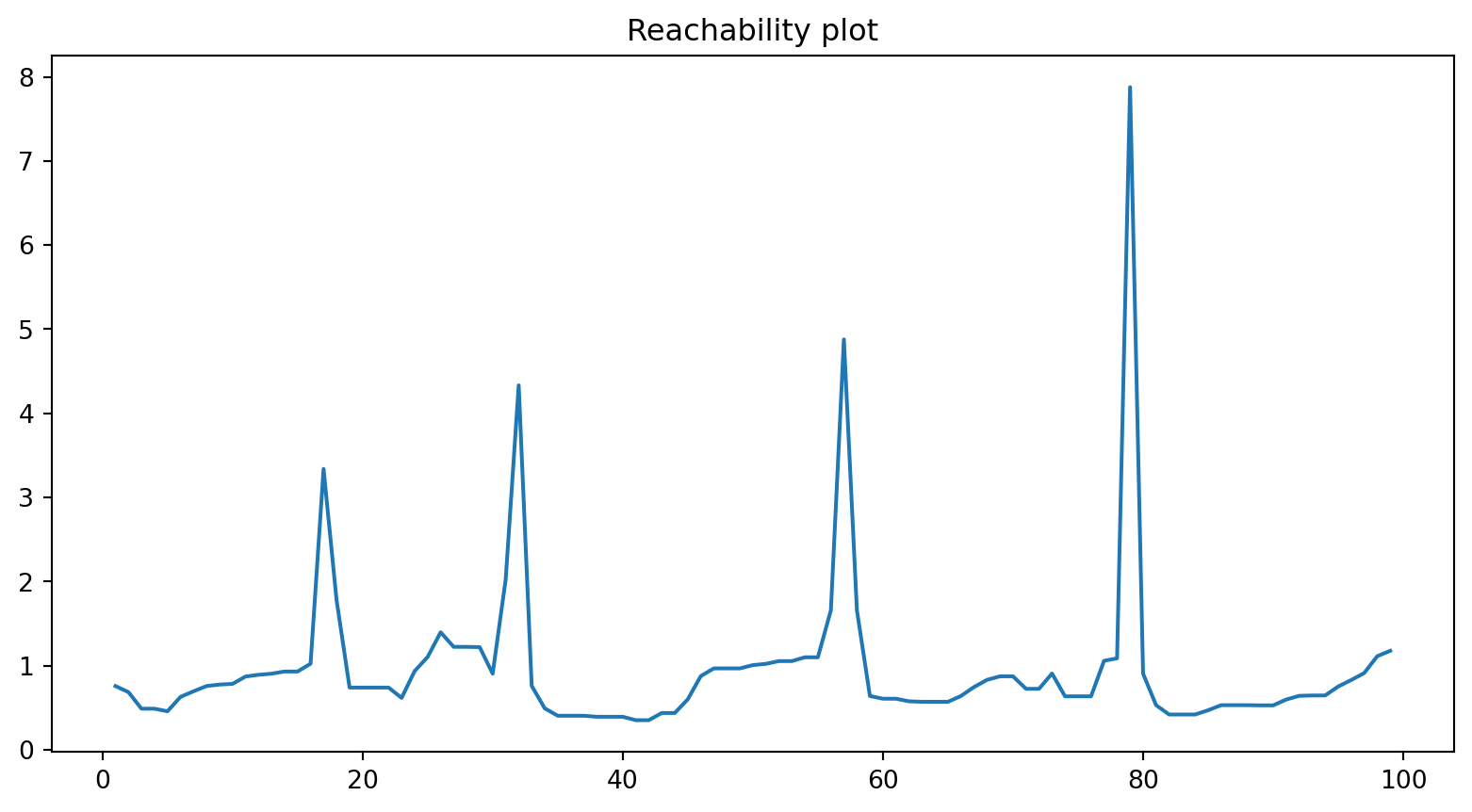

OPTICS | Reachability Plot verstehen
OPTICS sortiert intern die Cluster in ihrer Dichte, bzw. der Distanz in der Dichte. Das kann in Form eines Erreichbarkeitsdiagramm (Reachability Plot) dargestellt werden, welche sich ähnlich wie Dendrogramme gut eignen die Trennbarkeit von Datensätzen zu untersuchen. In dem Plot werden Cluster als Täler repräsentiert. Ein tiefes Tal bedeutet, dass die Punkte in diesem Bereich eng beieinander liegen, was auf eine höhere Dichte hinweist. Spitzen zwischen den Tälern deuten auf die Trennung zwischen Clustern hin. Hohe Spitzen bedeuten, dass es einen größeren Abstand gibt, um von einem Cluster zum nächsten zu gelangen, was auf eine geringe Dichte oder Rauschen hinweist. Punkte, die isoliert sind, können als Rauschen betrachtet werden.
Hier erkennt man gut die fünf Cluster, die gut separiert sind.
OPTICS | Baustellen clustern
Beim Baustellendatensatz ergeben sich andere Cluster als bei DBSCAN. Die Behandlung von Ausreißern, wie die Baustelle in Graal-Müritz ist jedoch gleich.

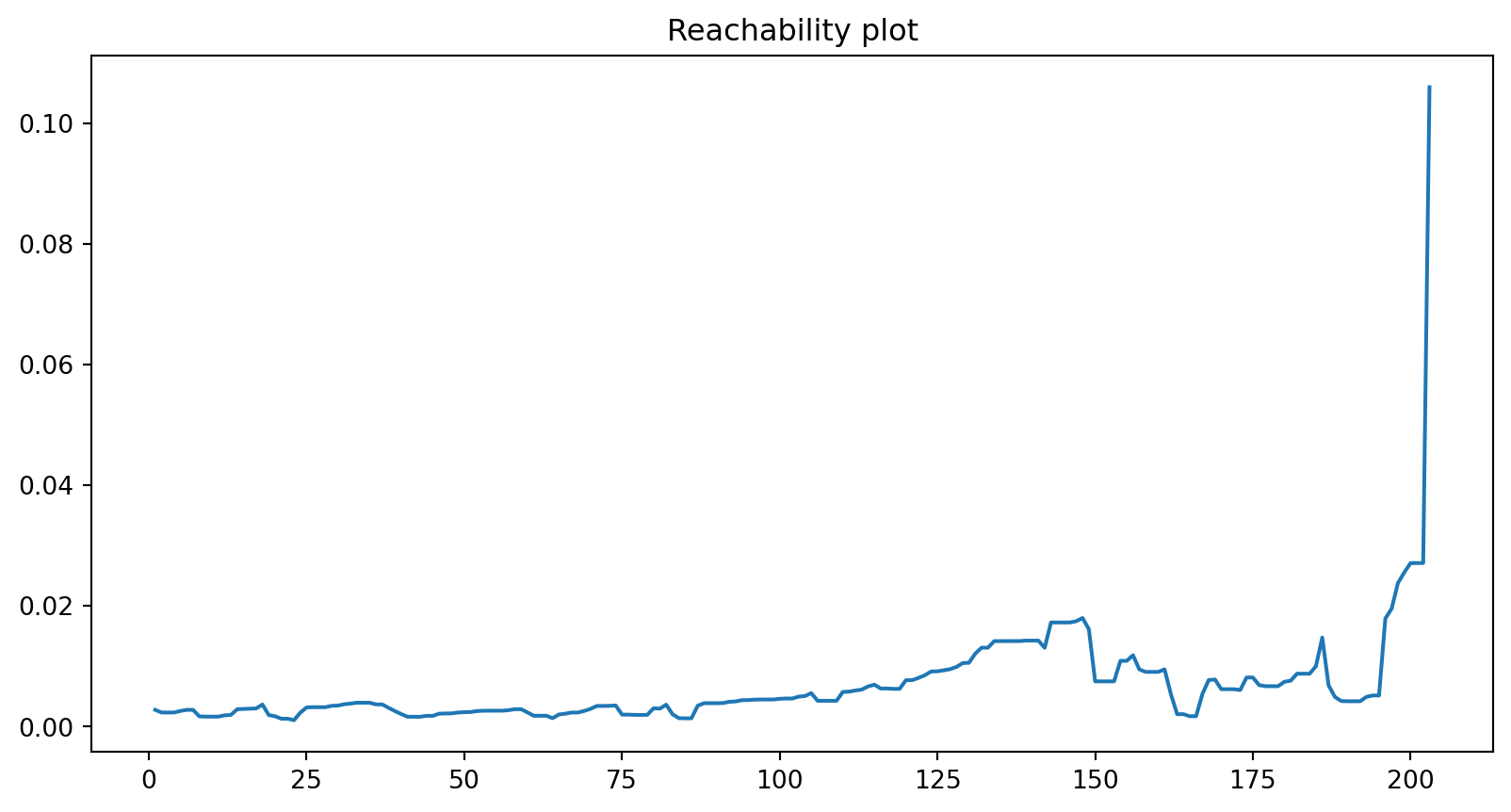

OPTICS | Uneindeutige Clusterstruktur
Das Erreichbarkeitsdiagramm ist in diesem Fall auch wesentlich uneindeutiger, was auf eine schlechtere Trennbarkeit der Cluster hindeutet.
Referenzen
