To tell you the truth, I’ve never met anybody who can envision more than three dimensions.
— Brian Greene
Methoden zur Dimensionsreduktion werden im Machine Learning immer dann genutzt, wenn Datensätze vereinfacht werden sollen, um sie besser zu verstehen oder schneller zu erlernen. Hierbei teilt man die Verfahren in zwei Anwendungsfälle:
Reduktion der Anzahl an Variablen in sehr großen Datensätzen mittels der Hauptkomponentenanalyse
Reduktion der Anzahl an Beobachtungen, um typische Muster abzuleiten mittels Matrixfaktorisierung
Dimensionsreduktion wird häufig in der Vorverarbeitung von ML-Modellen eingesetzt, um etwa Overfitting zu vermeiden, die Visualisierung zu erleichtern oder Trainingszeiten zu verkürzen. So können die Verfahren zur Reduktion von Sensor-Messwerten in Brücken oder Gebäuden benutzt werden oder zur Verdichtung komplexer Materialprüfdaten auf wenige Hauptkomponenten.
Zum Vergleich: PCA sucht lineare Richtungen maximaler Varianz und eignet sich besonders zur Verdichtung stark korrelierter Variablen. NMF zerlegt einen Datensatz dagegen in additive, nichtnegative Bausteine und liefert dadurch oft besser interpretierbare Muster oder Prototypen. PCA ist also meist das Mittel der Wahl für kompakte Projektionen, NMF eher für interpretierbare Komponenten in nichtnegativen Daten.
Hauptkomponentenanalyse (PCA)
Methode
Die Hauptkomponentenanalyse (en. Principal Component Analysis, PCA) wird eingesetzt, um Datensätze mit vielen Variablen zu vereinfachen, damit wir sie besser interpretieren und nutzen können und damit sich kompaktere Modelle trainieren lassen. Das ist insbesondere bei Datensätzen mit vielen, stark korrelierten Variablen sinnvoll, da sowohl Nutzer die vielen Variablen nur schwer verstehen als auch viele lineare Modelle bei stark korrelierten Variablen instabil werden oder zusätzliche Regularisierung benötigen.
Stellen wir uns vor, wir überwachen eine Brücke mit 10 verschiedenen Sensoren. Viele der Messreihen beschreiben ähnliche Effekte und sind stark korreliert. PCA hilft dabei, die wichtigsten Muster, z.B. eine Vibration in X/Y-Zugrichtung, aus diesen Daten herauszufiltern und auf 2 bis 3 Hauptachsen zu reduzieren.
Karl Pearson beschrieb die Methode bereits 1901 (Pearson 1901). Ziel ist es, eine Matrix mit vielen Spalten (Dimensionen) auf einige wenige lineare Komponenten (Hauptkomponenten) zu reduzieren, die den Datensatz möglichst gut beschreiben. Dafür suchen wir neue, synthetische Achsen, entlang derer die Varianz im Datensatz möglichst hoch ist. Gleichzeitig werden die Daten dekorreliert. Anders als bei linearen Regressionsmodellen ist es hierbei nicht das Ziel, eine einzelne Ausgangsvariable zu modellieren, sondern den vollständigen Datensatz.
Wir betrachten den bekannten Energie- und Wetter Datensatz.
import numpy as np # Import von NumPyimport pandas as pd # Import von Pandasegywth = pd.read_csv("../data/UROS/Energy1D_weather_clean.csv", parse_dates=[0])egywth.head()
Date
EV_HT_740
EV_NT_740
E_AV_Lab
E_SV_Lab
ES_Lab
DATUM_DT
STATIONS_ID
MESS_DATUM
QN_3
...
TMK
UPM
TXK
TNK
TGK
eor
TemperaturKlasse
HeizKuehlTage
QNS_4
QNF_4
0
2020-12-30 00:00:00+00:00
NaN
NaN
NaN
NaN
NaN
2020-12-30 00:00:00+00:00
4271.0
20201230.0
10.0
...
4.0
81.0
4.6
2.9
2.2
eor
Cold
Heizgradtag
nicht alle Parameter korrigiert
5
1
2020-12-31 00:00:00+00:00
NaN
NaN
1256.0
291.0
5.0
2020-12-31 00:00:00+00:00
4271.0
20201231.0
10.0
...
3.4
83.0
4.4
2.3
0.9
eor
Cold
Heizgradtag
nicht alle Parameter korrigiert
5
2
2021-01-01 00:00:00+00:00
0.0
4080.0
1221.0
290.0
1.0
2021-01-01 00:00:00+00:00
4271.0
20210101.0
10.0
...
2.0
90.0
3.0
1.1
0.3
eor
Cold
Heizgradtag
nicht alle Parameter korrigiert
5
3
2021-01-02 00:00:00+00:00
1170.0
2630.0
1243.0
284.0
2.0
2021-01-02 00:00:00+00:00
4271.0
20210102.0
10.0
...
3.3
95.0
4.0
2.6
2.0
eor
Cold
Heizgradtag
nicht alle Parameter korrigiert
5
4
2021-01-03 00:00:00+00:00
0.0
3750.0
1222.0
283.0
2.0
2021-01-03 00:00:00+00:00
4271.0
20210103.0
10.0
...
3.5
81.0
4.6
2.4
0.8
eor
Cold
Heizgradtag
nicht alle Parameter korrigiert
5
5 rows × 30 columns
Wir analysieren vom Datensatz allerdings nur die numerischen, nicht-NA Spalten, weshalb wir sie selektieren.
Schritt 1 - Datenzentrierung: Die Daten werden zentriert, indem der Mittelwert jeder Dimension subtrahiert wird. Dadurch liegen alle Daten um den Ursprung herum.
\[
\boldsymbol X_\text{cent} =\boldsymbol X − \boldsymbol μ_X.
\]
Schritt 2 - Berechnung der Kovarianzmatrix: Die Kovarianzmatrix \(C\) wird berechnet, um die Streuung und Korrelation zwischen den verschiedenen Dimensionen zu erfassen.
\[
\boldsymbol C =\frac{\boldsymbol X_\text{cent}^T \boldsymbol X_\text{cent}}{n-1} .
\]
cov_matrix = np.cov(egywthCentered, rowvar=False)
Schritt 3 - Eigenwertzerlegung der Kovarianzmatrix: Die Kovarianzmatrix wird einer Eigenwertzerlegung unterzogen, um die Eigenwerte und Eigenvektoren zu berechnen. Die Eigenvektoren repräsentieren die Richtungen der größten Varianz, und die Eigenwerte repräsentieren die Größe der Varianz in diesen Richtungen. Der Eigenvektor einer quadratischen Matrix ist ein Vektor, der durch die Matrix nur um einen skalaren Faktor, den Eigenwert \(λ\), gestreckt oder gestaucht wird. Mathematisch ausgedrückt:
\[
\boldsymbol C \boldsymbol v=\lambda \boldsymbol v
\]
dabei ist \(\lambda\) der skalare Eigenwert und \(\boldsymbol v\) der zugehörige Eigenvektor.
# Berechne die Eigenwerte und Eigenvektoreneigenvalues, eigenvectors = np.linalg.eig(cov_matrix)
Schritt 4 - Auswahl der Hauptkomponenten: Die Hauptkomponenten (Principal Components) sind die Eigenvektoren, die den größten Eigenwerten entsprechen. Diese Eigenvektoren definieren die neuen Achsen des transformierten Datenraums. Hierfür wählen wir die besten \(n\) Komponenten in der Matrix \(\boldsymbol W\).
# Sortiere die Eigenvektoren nach absteigenden Eigenwertenidx = np.argsort(eigenvalues)[::-1]eigenvalues = eigenvalues[idx]eigenvectors = eigenvectors[:, idx]# Wähle die n Hauptkomponentenn_components =2eigenvalues_sub = eigenvalues[:n_components]W = eigenvectors[:, :n_components]
Schritt 5 - Transformation der Daten: Die ursprünglichen Daten werden auf die neuen Hauptkomponenten projiziert, um die transformierten Daten zu erhalten.
\[
\boldsymbol X_\text{pca} = \boldsymbol X_\text{cent} \cdot \boldsymbol W
\]
# Transformiere die Datenegywth_pca = np.dot(egywthCentered, W)egywth_pca
Wichtig in der Praxis ist, dass PCA empfindlich gegenüber der Skalierung der Variablen ist. Variablen mit deutlich unterschiedlichen Skalen oder Größenordnungen können die ersten Hauptkomponenten sonst dominieren. Deshalb standardisiert man die Daten häufig vor einer PCA, wenn die Variablen unterschiedliche Einheiten oder Größenordnungen haben.
Für die Praxis gibt es dafür auch eine einfache Implementierung in sklearn, die wir wie gewohnt einsetzen. Wir können zum Training fit benutzen. Wollen wir allerdings gleich die Komponenten erhalten, bietet sich alternativ fit_transform an:
from sklearn.decomposition import PCApcam = PCA(n_components=2)components = pcam.fit_transform(egywthNumber)
Wir können uns mit dem Attribut explained_variance_ die Varianz der einzelnen Hauptkomponenten ausgeben lassen. Diese Werte entsprechen den Eigenwerten der Kovarianzmatrix. Das Attribut singular_values_ enthält dagegen die Singulärwerte der zentrierten Datenmatrix aus der SVD, die sklearn intern zur Berechnung der PCA verwendet.
pcam.singular_values_
array([61197.4192215 , 11416.98508508])
Wir können uns auch mit explained_variance_ratio_ die erklärte Varianz ausgeben lassen.
print(pcam.explained_variance_ratio_)
[0.96270602 0.0335066 ]
Hier sehen wir, dass die erste Komponente mit 96.7% den Großteil der Varianz erklärt, die zweite mit 3% deutlich weniger.
Als nächstes wollen wir die Komponenten visualisieren. Das ist ein weiterer wichtiger Anwendungsbereich von PCA. Da sich Datensätze mit sehr vielen Variablen schlecht visualisieren lassen, kann man sie mit PCA auf eine 2D- oder 3D-Darstellung reduzieren. Dies wird z.B. häufig beim Clustering verwendet, um höherdimensionale Cluster zu visualisieren.
Welche Merkmale laden besonders stark auf die erste Hauptkomponente, und was sagt das über deren physikalische Bedeutung aus? Im Diagramm erkennen wir drei Gruppen um "EV_NT_740", "EV_HT_740" und "E_AV_Lab". Um letztere gruppieren sich auch die gesamten Wetterwerte. Das deutet darauf hin, dass diese deutlich stärker mit "E_AV_Lab" korreliert sind als mit den anderen Werten.
Nichtnegative Matrixfaktorisierung (NMF)
Methode
Matrixfaktorisierung wird genutzt, um die Anzahl der Beobachtungen (die Anzahl der Variablen bleibt gleich) zu reduzieren. Dabei zerteilt man einen Datensatz in zwei niedrigdimensionale Matrizen. Das ist sinnvoll, wenn man die Daten komprimieren oder latente Merkmale extrahieren möchte. Es wird z.B. bei der Bilderkennung benutzt, aber auch als Alternative zum Clustering, wenn keine klaren Cluster erkennbar sind.
Die nichtnegative Matrixfaktorisierung ist ein typischer Ansatz, bei dem alle Elemente der Matrizen nichtnegativ sind (sein müssen). Dies ist besonders nützlich für Anwendungen, bei denen die Daten nichtnegativ sind, wie z.B. Bilder, Texte und Empfehlungssysteme. Gegeben ist die nichtnegative Matrix \(\boldsymbol{X}\) mit Dimension \(m \times n\), die wir in die zwei Matrizen \(\boldsymbol{W}\) und \(\boldsymbol{H}\) mit den Dimensionen \(m \times k\) und \(k \times n\) zerlegen wollen, so dass
Wir wollen \(\boldsymbol{W}\) und \(\boldsymbol{H}\) finden, so dass die Differenz zwischen \(\boldsymbol{X}\) und \(\boldsymbol{W} \boldsymbol{H}\) minimiert wird. Die folgenden multiplikativen Aktualisierungsregeln minimieren den Rekonstruktionsfehler auf Basis der Frobenius-Norm (Lee und Seung 2001):
Eine gebräuchliche Methode dafür ist der folgende iterative Algorithmus.
Schritt 1 - Initialisiere: Initialisiere \(\boldsymbol{W}\) und \(\boldsymbol{H}\) mit zufälligen nichtnegativen Werten.
Schritt 2 - Iterative Aktualisierung: Aktualisiere \(\boldsymbol{W}\) und \(\boldsymbol{H}\) iterativ unter Verwendung der multiplikativen Aktualisierungsregeln:
wobei \(\odot\) das elementweise Produkt und \(\frac{A}{B}\) die elementweise Division bezeichnen. Neben dieser Variante auf Basis der Frobenius-Norm gibt es auch andere Zielfunktionen, z.B. Divergenzmaße für Zähldaten.
Schritt 3 - Konvergenzkriterium: Überprüfe die Konvergenz, z.B. ob die Änderung des Rekonstruktionsfehlers unter einen bestimmten Schwellenwert fällt oder eine maximale Anzahl von Iterationen erreicht ist.
Schritt 4 - Rekonstruktion: Die rekonstruierte Matrix \(\boldsymbol{\hat X}\) ist das Produkt der Faktormatrizen \(\boldsymbol{W}\) und \(\boldsymbol{H}\):
Auch für die nichtnegative Matrixfaktorisierung gibt es eine Implementierung in sklearn. Zu beachten ist, dass sie allerdings nur nichtnegative Werte verarbeiten kann. Deshalb müssen wir unsere Daten zuerst auf einen positiven Wertebereich normalisieren. Dafür können wir den MinMaxScaler verwenden, der unsere Daten auf den Wertebereich \(0,\ldots,1\) transformiert.
from sklearn.decomposition import NMFnmfm = NMF(n_components=2)W = nmfm.fit_transform(egywthMinMax)H = nmfm.components_
Hier gibt nun die Matrix \(W\) an, aus welchen Komponenten sich jede Beobachtung in unserem Datensatz zusammensetzt. Zum Beispiel sehen wir, dass sich die ersten zwei Zeilen nur aus der Komponente 1 zusammensetzen.
pd.DataFrame(W, columns=[f'Merkmal {i+1}'for i inrange(n_components)])
Merkmal 1
Merkmal 2
0
0.237477
0.000000
1
0.241596
0.000000
2
0.223237
0.016886
3
0.222422
0.028341
4
0.252235
0.000574
...
...
...
911
0.202307
0.057166
912
0.186173
0.083753
913
0.200195
0.037590
914
0.209245
0.025975
915
0.205023
0.028051
916 rows × 2 columns
Interessanter ist die Matrix \(H\), weil sie die extrahierten Komponenten darstellt. Hierfür transformieren wir sie zurück in den originalen Datenbereich, indem wir den MinMaxScaler mit inverse_transform anwenden.
Diese zwei Komponenten sind nun zwei charakteristische Kombinationen, mit denen der Datensatz in dieser niedrigdimensionalen Darstellung approximiert wird. So lassen sich aus großen Datensätzen wichtige Muster ableiten. Man kann sie mit Vorsicht ähnlich wie typische Muster oder Prototypen auffassen.

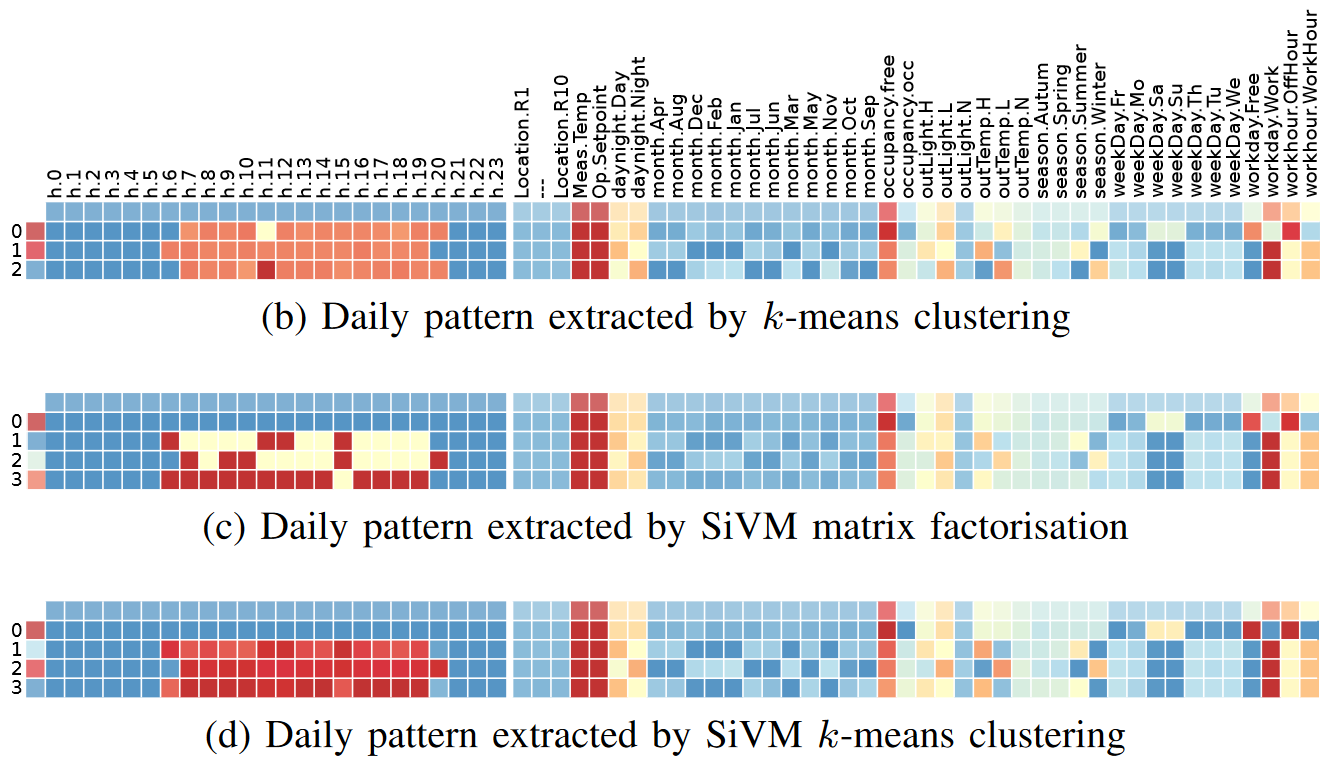

Die folgende Abbildung aus der Publikation “Understanding building operation from semantic context” (Ploennigs, Chen, und Schumann 2015) zeigt das an einem Beispiel. In der Publikation werden die Steuerungsstrategien von Gebäuden aus Verbrauchsdaten abgeleitet. Die Abbildung vergleicht die Muster, die durch Clustering (\(k\)-Means), SiVM-Matrixfaktorisierung (vergleichbar mit NMF, die insbesondere charakteristische Muster identifiziert) und SiVM-Clustering (eine Kombination beider) identifiziert werden. Hierbei zeigt sich, dass die Muster, die durch SiVM-Matrixfaktorisierung identifiziert werden, deutlich ausgeprägter sind. Das liegt an der besonderen Methode SiVM zur Identifikation der Komponenten. Daraus wurden anschließend über Assoziationsanalyse Betriebsregeln abgeleitet, die Entscheidungsbäumen ähneln.
Referenzen
Lee, Daniel D., und H. Sebastian Seung. 2001. „Algorithms for Non-negative Matrix Factorization“. In Advances in Neural Information Processing Systems 13, 556–62.
Pearson, Karl. 1901. „On Lines and Planes of Closest Fit to Systems of Points in Space“. The London, Edinburgh, and Dublin Philosophical Magazine and Journal of Science 2 (11): 559–72. https://doi.org/10.1080/14786440109462720.
Ploennigs, Joern, Bei Chen, und Anika Schumann. 2015. „Understanding building operation from semantic context“. In IECON - An. Conf. IEEE Ind. Elec. Soc.
